Novedades en la configuración de proyectos

Deja un comentario

Digi3D.NET dispone desde hace varios años una funcionalidad poco conocida que es la de Utilizar archivos de proyecto.

Cuanto tenemos activa esta opción (mediante la opción del Herramientas/ Configuración/ Comunicación con el usuario/ Utilizar archivos de proyecto, el programa realiza dos cambios en su interfaz de usuario:

  1. Habilita la opción del menú Herramientas/Configurar proyectos…
  2. Simplifica mucho la pestaña Archivo de dibujo del cuadro de diálogo Nuevo proyecto, ya que no muestra todos los parámetros, sino que muestra únicamente un campo denominado Configuración con un desplegable que nos permite seleccionar entre las configuraciones que hayamos configurado mediante la herramienta de Configurar proyectos.

De esta manera se evita que el usuario cometa errores como seleccionar una tabla incorrecta para un determinado trabajo, o un sigma incorrecto, etc., además de que se simplifica mucho todo para el usuario.

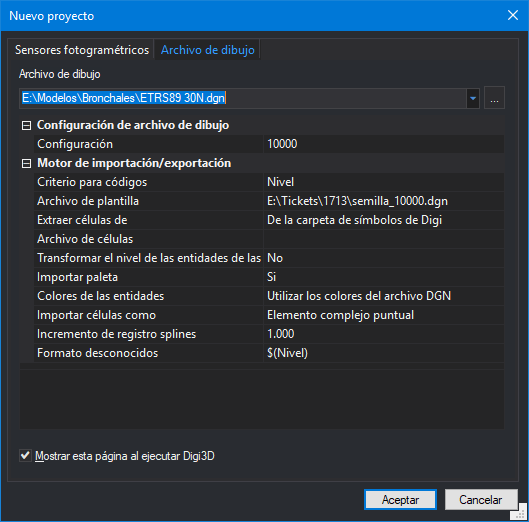

A continuación te muestro el cuadro de diálogo de Nuevo proyecto, pestaña Archivo de dibujo con la opción de Utilizar archivos de proyecto activada:

DlgArchivoDibujoConUtilizarArchivosProyectoOld

Como puedes comprobar, el programa solicita la configuración, y luego en función de la extensión del archivo de dibujo seleccionada, muestra sus parámetros de importación/exportación. Como el archivo seleccionado es un .dgn, se están mostrando los parámetros de configuración de este formato (que son muchos).

Hoy presentamos una novedad en este sentido: Hemos modificado el cuadro de diálogo Configurar Proyectos para poder indicar mediante un botón si además de los parámetros de sistema de referencia de la ventana de dibujo, parámetros de registro y parámetros de entorno, queremos también configurar los parámetros de traducción de cada uno de los formatos de archivo soportados por el programa.

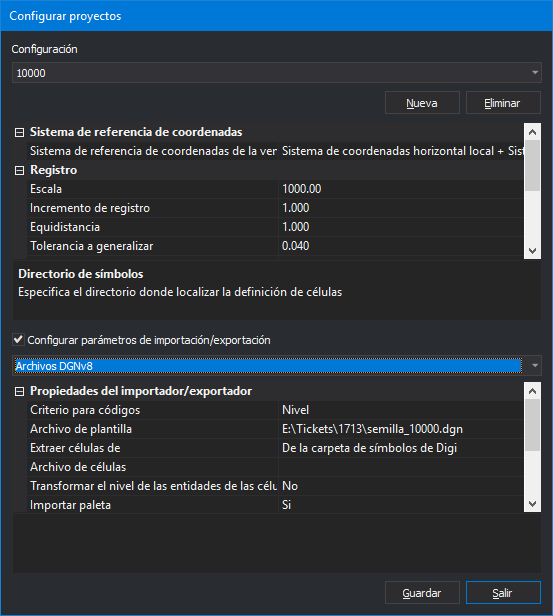

Te muestro a continuación el nuevo cuadro de diálogo de Configurar Proyectos:


Si activamos esta opción para un determinado tipo de proyecto, el programa no nos solicitará nunca más estos parámetros ni en el cuadro de diálogo de Nuevo Proyecto ni en los cuadros de diálogo comunes de abrir archivo (que aparecen al ejecutar órdenes como CARGA_F, IMPORTAR, EXPORTAR, etc.).

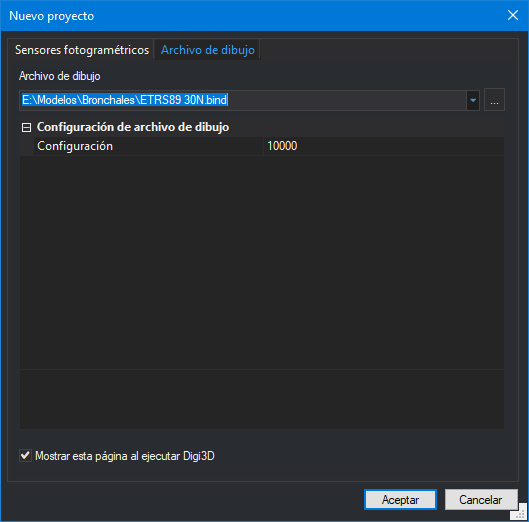

Te muestro a continuación el cuadro de diálogo de Nuevo proyecto, pestaña Archivo de dibujo con esta opción habilitada:

DlgArchivoDibujoConUtilizarArchivosProyectoNew

Como puedes comprobar ha quedado mucho más simplificado, y de esta manera el usuario no tiene posibilidad de equivocarse a la hora de configurar los parámetros de importación y exportación.

Puedes ver esta nueva funcionalidad en acción en el siguiente vídeo:





Proyectos de archivos de dibujo

Digi3D 2011 permite almacenar configuraciones de archivos de dibujo (escala de visualización, incremento de registro, tabla de códigos, tabla de menú, archivo de configuración de teclas, …) para evitar que el usuario tenga que rellenar esa información cuando carga un archivo de dibujo.

Esta característica es muy útil para evitar que el usuario se equivoque a la hora de cargar el archivo de dibujo, ya que el administrador habrá almacenado las distintas configuraciones en el ordenador antes de que el usuario se ponga a trabajar con un nuevo proyecto.

Para habilitar esta opción, tenemos que entrar en el menú Herramientas/Configuración y seleccionar la opción Utilizar archivos de proyecto que podemos encontrar en el grupo Comunicación con el usuario.

Una vez habilitada la opción, Digi3D no preguntará al usuario por los parámetros de captura en la pestaña Archivo de dibujo del cuadro de diálogo Nuevo Proyecto, sino que mostrará un cuadro de opciones para que el usuario indique la configuración con la que quiere cargar el archivo de dibujo.

Para crear una nueva configuración, tan solo tenemos que seleccionar la opción Herramientas/Configurar proyectos… y crear una nueva configuración.

A continuación tienes un vídeo en el que se muestra esta nueva funcionalidad.
